دهانه سوله و نحوه اندازهگیری آن
سولهها از پرکاربردترین سازههای فلزی در صنایع مختلف، انبارداری، دامداری، و حتی سالنهای ورزشی محسوب میشوند. یکی از مهمترین فاکتورهای مؤثر در طراحی و ساخت سوله، دهانه سوله است.
در این مقاله قصد داریم به زبان ساده توضیح دهیم که دهانه سوله چیست، چه عواملی بر آن تأثیر دارد و چگونه میتوان دهانه سوله را بهدرستی اندازهگیری و انتخاب کرد.
شرکت سوله سازی نارنجی سازه ، طراح و مجری انواع سوله با کاربری های مختلف و همچنین با مهندسین خبره و کارآزموده جهت اجرا پروژه ها و مشاوره رایگان در خدمت شما عزیزان می باشد.
مشاوره رایگان : ۰۹۱۲۱۶۹۴۱۹۱
دهانه سوله چیست؟
دهانه سوله در واقع فاصله بین دو ستون اصلی سازه در امتداد عرض سوله است. به بیان دیگر، اگر از نمای جلویی سوله به آن نگاه کنید، فاصلهی افقی بین دو ستون طرفین همان دهانه سوله محسوب میشود. اندازهی دهانه، تعیینکنندهی کاربری، نوع سازه، میزان فولاد مصرفی، حتی هزینهی ساخت سوله است. هرچه دهانه بزرگتر باشد، طراحی مهندسی پیچیدهتر و هزینهی ساخت نیز بالاتر خواهد بود.
نحوه اندازهگیری دهانه سوله
اندازهگیری دهانه سوله فرایندی ساده اما بسیار مهم است. در این بخش، مراحل اندازهگیری دهانه را مرحله به مرحله توضیح میدهیم:
-
مشخص کردن موقعیت ستونها
در ابتدا باید محل دقیق نصب ستونها روی فونداسیون مشخص شود. فاصلهی بین مرکز تا مرکز دو ستون اصلی، دهانهی خالص سوله محسوب میشود.
-
در نظر گرفتن ضخامت ستونها
اگر بخواهیم دهانهی مفید (فاصلهی داخلی بین دیوارهها) را محاسبه کنیم، باید ضخامت ستونها را از دهانهی کل کم کنیم.
برای مثال، اگر فاصلهی مرکز تا مرکز ستونها ۲۵ متر و ضخامت هر ستون ۰.۵ متر باشد، دهانه مفید برابر است با:
۲۵ – (۰.۵×۲) = 24 متر.
-
بررسی انحنا یا قوس سقف
در سولههای قوسی یا قوسدار، ممکن است بخشهایی از سقف به دلیل انحنا در استفادهی مفید از فضا تأثیر بگذارند. در این حالت، مهندس طراح دهانه را با توجه به زاویهی قوس و ارتفاع تاج سوله تعیین میکند.
عوامل مؤثر بر انتخاب دهانه سوله
دهانه سوله یکی از حیاتیترین بخشهای طراحی سازه است که بهصورت مستقیم بر کارایی، استحکام، زیبایی و هزینهی نهایی سوله تأثیر میگذارد. اندازهگیری صحیح دهانه و انتخاب ابعاد استاندارد میتواند در بلندمدت باعث صرفهجویی اقتصادی و افزایش عمر مفید سازه شود.
اگر در حال طراحی یا خرید سوله هستید، پیشنهاد میشود پیش از هر تصمیمی با شرکت معتبر نارنجی سازه ، طراح و سازنده انواع سوله مشورت کنید تا بر اساس نیاز پروژه، بهترین دهانه و ابعاد ممکن انتخاب شود.
برای تعیین بهترین دهانه سوله، باید چند عامل کلیدی را در نظر گرفت:
-
کاربری سوله :
نوع استفاده از فضا (انبار، کارگاه، مرغداری، سالن ورزشی و غیره) تعیینکنندهی نیاز به دهانه بزرگ یا کوچک است.
-
بودجه و هزینه ساخت :
هرچه دهانه بیشتر باشد، نیاز به تیرهای سنگینتر و ورقهای مقاومتر افزایش مییابد که هزینه را بالا میبرد.
-
محدودیتهای زمینی :
اگر زمین پروژه محدود است، افزایش دهانه میتواند باعث کاهش تعداد ستونها و افزایش فضای مفید شود.
-
شرایط اقلیمی :
در مناطق بادخیز یا برفگیر، دهانه باید طوری طراحی شود که نیروهای جانبی و بارهای سنگین را تحمل کند.
-
نوع سازه :
سولههای خرپایی، قوسی یا دو شیب، هرکدام محدودیتها و مزایای خاص خود را در تعیین دهانه دارند.
برای کسب اطلاعات بیشتر درباره ساخت ، نصب و ابعاد سوله و سازه با مشاوران وکارشناسان ما تماس بگیرید .
مشاوره رایگان : ۰۹۱۲۱۶۹۴۱۹۱
همچنبن بخوانید :

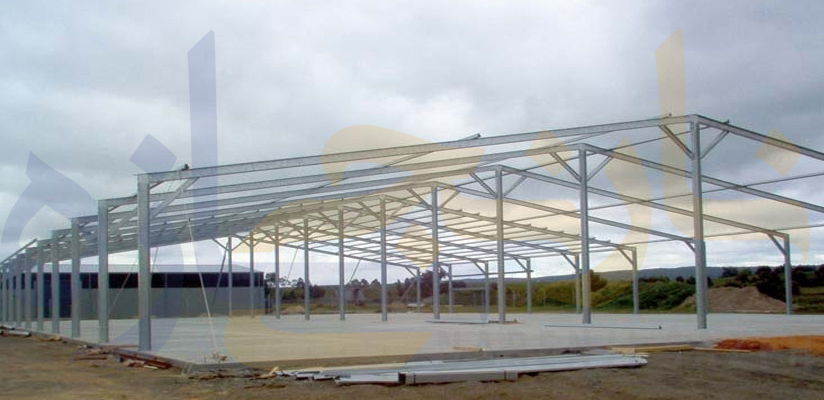

سوله با دهانه بزرگ ، مزایا و کاربردهای آن
سوله با دهانه بزرگ چیست ؟
سوله با دهانه بزرگ نوعی سازه فلزی است که بدون نیاز به ستونهای میانی، دهانهای وسیع را پوشش میدهد.
سوله با دهان بزرگ معمولاً در پروژههایی مورد استفاده قرار میگیرند که فضاهای باز و بدون مانع برای فعالیتهای صنعتی، ورزشی یا انبارداری مورد نیاز است.
هدف از طراحی سوله با دهانه بزرگ، ایجاد سازهای مستحکم، سبک و اقتصادی است که بتواند در برابر نیروهای محیطی مانند باد، زلزله و برف مقاومت کند، در حالیکه فضای آزاد داخلی را در اختیار کارفرما قرار میدهد.
شرکت نارنجی سازه با سالها تجربه با صدها پروژه موفق در زمینه ساخت سوله با دهانه بزرگ و همچنین نیروهای متخصص حرفه ایی در خدمت شما عزیزا میباشد.
تفاوت سوله با دهانه بزرگ با سولههای معمولی
در سولههای سنتی، به دلیل محدودیت در طول تیرها و مقاومت سازهای، معمولاً اندازه دهانه بین ستونها حدود ۲۰ تا ۳۰ متر طراحی میشود. اما در سولههای با دهانه بزرگ، دهانه میتوان تا ۶۰، ۸۰ و حتی ۱۰۰ متر نیز افزایش یابد، بدون آنکه نیازی به ستون میانی باشد. برخی از مهم ترین تفاوت سوله با دهانه بزرگ با سولههای معمولی عبارتند از:
- استفاده از سیستمهای خرپایی یا فضاکار برای انتقال نیروها
- طراحی سبکتر ولی مقاومتر نسبت به سولههای سنگین سنتی
- امکان اجرای سقف با دهانه وسیع بدون تکیهگاه میانی
- هزینه ساخت اولیه ممکن است بیشتر باشد، اما در درازمدت به دلیل کاهش هزینه نگهداری و بهرهبرداری مقرونبهصرفهتر است
کاربردهای سوله با دهانه بزرگ
سولههای با دهانه بزرگ به دلیل انعطاف بالا در طراحی و فضای بدون مانع، در صنایع و پروژههای متنوعی کاربرد دارند مانند:
- کارخانهها و کارگاههای تولیدی بزرگ ( برای نصب ماشینآلات سنگین یا خطوط تولید بلند)
- انبارها و مراکز لجستیکی( برای ذخیره کالاهای حجیم یا استفاده از لیفتراکهای بزرگ)
- سالنهای ورزشی و نمایشگاهی ( برای پروژههایی مانند استادیومها، سالنهای همایش و نمایشگاههای بینالمللی)
- آشیانه هواپیما و صنایع هوایی( برای پوشش دهانههای بالای ۶۰ متر بدون ستون)
- کارگاههای کشتیسازی یا صنایع نفت و گاز (مواردی که نیاز به فضای باز و تجهیزات حجیم دارند)
انواع طراحی در سولههای با دهانه بزرگ
طراحی سولههای با دهانه بزرگ میتواند بر اساس نوع کاربرد، شرایط محیطی و بودجه متفاوت باشد. در ادامه به انواع طراحی سوله های دهانه بزرگ و ویژگی هریک خواهیم پرداخت. رایجترین انواع سوله های با دهانه بزرگ عبارتاند از:
-
سوله خرپایی یا سبک
- سبکتر از سولههای سنگین
- مقاومت بالا در برابر بارهای وارده
- قابلیت افزایش دهانه تا بیش از ۱۰۰ متر
-
سوله فضاکار
- ظاهر زیبا و مدرن
- پایداری بالا در برابر زلزله و باد
- مناسب برای سالنهای چندمنظوره و مراکز نمایشگاهی
-
سوله قوسی
- مناسب برای مناطق برفگیر
- اجرای سریع و اقتصادی
- ظاهر خاص و معماری متفاوت
مزایای سوله با دهانه بزرگ
اجرای سولههای با دهانه بزرگ مزایای فنی و اقتصادی متعددی دارد که برخی از آنها عبارتند از:
- فضای باز و آزاد داخلی بدون محدودیت در نصب تجهیزات
- کاهش هزینه نگهداری نسبت به ساختمانهای بتنی
- نصب سریع و مونتاژ آسان
- امکان توسعه و تغییر کاربری در آینده
- طول عمر بالا در صورت اجرای صحیح و استفاده از فولاد باکیفیت
- کاهش وزن کلی سازه در مقایسه با سولههای سنگین
ساخت سوله با دهانه بزرگ
اگر به دنبال ساخت سوله با دهانه بزرگ هستین شرکت نارنجی سازه با سالها تجربه با صدها پروژه موفق در زمینه ساخت سوله و همچنین نیروهای متخصص حرفه ایی در خدمت شما عزیزا میباشد تا با ارائه مشاوره ایی رایگان به شما عزیزان و همچنین اجرا انواع ساخت سوله با بهترین کیفیت، کمترین هزینه در کوتاه ترین زمان ممکن در خدمت شما می باشد.
همچنین بخوانید :
انواع پوشش سقف سوله ها +مزایا و معایب
پوشش سقف سوله یکی از بخشهای مهم در طراحی و اجرای سوله است، چون هم از سازه در برابر عوامل محیطی مثل باران، برف و تابش خورشید محافظت میکند و هم بر هزینه و طول عمر سوله تأثیر مستقیم دارد.
پوششهای مختلفی برای سقف سولهها استفاده میشود که هرکدام ویژگیهای خاص خودشان را دارند.
۱. پوشش سقف سوله با ورق گالوانیزه (ساده یا رنگی)
یکی از رایجترین و اقتصادیترین انواع پوشش سقف سوله است. ورقهای گالوانیزه با پوشش روی (زینک) در برابر زنگزدگی مقاوم هستند و در نوع رنگی، ظاهر زیباتری هم دارند.
- مزایا: سبک بودن، مقاومت در برابر خوردگی، قیمت مناسب، نصب سریع.
- معایب: عایق حرارتی و صوتی ضعیف، نیاز به عایقکاری جداگانه برای جلوگیری از اتلاف انرژی.
۲. پوشش سقف سوله با ساندویچ پانل
ساندویچ پانلها از دو لایه ورق فلزی با یک لایه عایق (معمولاً فوم پلییورتان یا پلیاستایرن) در وسط ساخته میشوند.
- مزایا: عایق حرارتی و صوتی عالی، کاهش مصرف انرژی، مقاومت بالا، سرعت نصب زیاد.
- معایب: قیمت بالاتر نسبت به ورقهای ساده، تعمیر دشوار در صورت آسیبدیدگی.
۳. پوشش سقف سوله با ایزوگام یا قیرگونی
این روش بیشتر بهعنوان لایه آببندی روی ورقهای سقف یا سقفهای بتنی به کار میرود.
- مزایا: ضدآب بودن، هزینه پایین، در دسترس بودن.
- معایب: عمر کوتاه، مقاومت کم در برابر تغییرات دما و تابش شدید آفتاب.
۴. پوشش سقف سوله با ورق پلیکربنات (نورگیر)
پلیکربنات نوعی پلاستیک مقاوم و شفاف است که امکان عبور نور طبیعی را میدهد. معمولاً در کنار پوششهای دیگر بهصورت نورگیر استفاده میشود.
- مزایا: عبور نور، کاهش مصرف برق، سبک بودن، نصب آسان.
- معایب: عمر کمتر در برابر اشعه UV و ضربههای شدید، نیاز به نگهداری بیشتر.
۵. پوشش سقف سوله بتنی (تیرچهبلوک یا دال بتنی)
در برخی سولههای دائمی و سنگین از سقف بتنی استفاده میشود.
- مزایا: مقاومت بالا در برابر بارهای سنگین، دوام طولانی، عایق حرارتی و صوتی مناسب.
- معایب: وزن سنگین (نیاز به فونداسیون و اسکلت قویتر)، زمان اجرای بیشتر، هزینه بالاتر.
جدول انواع پوشش سقف سوله و مزایا و معایب آن
| نوع پوشش سقف سوله | مزایا | معایب | کاربرد پیشنهادی |
| ورق گالوانیزه رنگی | سبک، مقاوم در برابر زنگزدگی، نصب آسان، ظاهر زیبا با رنگبندی متنوع | عایق حرارتی و صوتی ضعیف، آسیبپذیر در برابر ضربههای شدید | سولههای صنعتی سبک، انبارها |
| ساندویچ پانل | عایق حرارتی و صوتی عالی، سرعت نصب بالا، صرفهجویی در انرژی | قیمت بالا، نیاز به تعویض کامل در صورت آسیب | کارخانجات، سردخانهها، سالنهای تولید |
| ایزوگام یا قیرگونی | ضدآب، هزینه کم | عمر کوتاه، مقاومت پایین در برابر تغییرات دما و تابش آفتاب شدید | سولههای کشاورزی یا اقتصادی |
| ورق پلیکربنات (نورگیر) | عبور نور طبیعی، سبک، کاهش هزینه برق | مقاومت کمتر در برابر فشار و ضربه، کاهش عمر در مناطق پرنور | سالنهای ورزشی، گلخانهها، سولههایی با نیاز به نور |
| بتن یا تیرچهبلوک | مقاومت و دوام بالا، طول عمر طولانی | وزن سنگین، هزینه و زمان ساخت بیشتر | سولههای دائمی و سنگین |
نکات مهم :
- اگر هزینه پایین و سرعت نصب مهم باشد: ورق گالوانیزه بهترین انتخاب است.
- اگر عایقبندی و صرفهجویی انرژی اهمیت داشته باشد: ساندویچ پانل گزینه ایدهآل است.
- اگر نور طبیعی لازم باشد: ورق پلیکربنات در کنار پوشش اصلی توصیه میشود.
- برای سولههای دائمی و سنگین: سقف بتنی بهترین گزینه است.
شرکت نارنجی سازه امید البرز با داشتن تیم های اجرایی حرفه ای و با تجربه و با بکارگیری توان فنی و مهندسی خود اقدام به اجرا پوشش شیروانی انواع سقف نموده است.
از طریق راه های ارتباطی شرکت با کارشناسان ما در ارتباط باشید
۰۹۱۲۱۶۹۴۱۹۱
همچنین بخوانید :
الزامات فنی ساخت سوله
ساخت سوله یا سوله سازی تنها به مونتاژ چند قطعه فلزی محدود نمیشود؛ بلکه یک فرآیند مهندسی دقیق است که رعایت الزامات فنی در آن اهمیت حیاتی دارد.
هرگونه سهلانگاری در این الزامات میتواند باعث کاهش ایمنی، افزایش هزینههای تعمیر و حتی تخریب سازه شود.
مهمترین الزامات فنی ساخت سوله
در ادامه مهمترین الزامات فنی ساخت سوله را بررسی میکنیم:
-
طراحی اصولی و محاسبات مهندسی
- طراحی باید بر اساس آییننامههای معتبر ملی و بینالمللی انجام شود.
- محاسبات مربوط به بارهای زنده، مرده، برف، باد و زلزله باید دقیق انجام گردد.
- نوع سوله (تک دهانه، چند دهانه، قوسی یا خرپایی) متناسب با نیاز کاربری انتخاب شود.
-
انتخاب متریال استاندارد
- استفاده از فولاد استاندارد با گواهینامه معتبر.
- انتخاب مقاطع مناسب برای ستونها، رفترها و تیرهای عرضی.
- بهکارگیری پیچ و مهره یا جوشکاری با کیفیت بالا.
-
اتصالات مطمئن
- اتصالات پیچ و مهرهای یا جوشی باید با دقت اجرا شوند.
- در مناطق زلزلهخیز، اتصالات انعطافپذیر اهمیت بیشتری دارند.
- کنترل کیفیت اتصالات از نظر مقاومت و دوام الزامی است.
-
اجرای فونداسیون استاندارد
- فونداسیون باید متناسب با ظرفیت باربری خاک طراحی شود.
- استفاده از بتن مقاوم و آرماتورگذاری صحیح برای تحمل بارهای ستونها.
- دقت در تراز بودن و محل دقیق بولتها برای نصب ستونها.
-
سیستم پوشش و سقف مقاوم
- انتخاب پوشش سقف مناسب (ورق گالوانیزه، ساندویچ پانل، پلیکربنات و غیره).
- در نظر گرفتن عایق حرارتی و صوتی در صورت نیاز.
- طراحی مناسب جهت تخلیه آب باران و برف از سقف.
-
مقاومت در برابر شرایط اقلیمی
- محاسبه بار برف و باد در مناطق سردسیر و بادخیز.
- استفاده از پوشش ضدزنگ یا گالوانیزه در مناطق مرطوب و شرجی.
- پیشبینی سیستم تهویه و عایقبندی در مناطق گرمسیری.
-
ایمنی در بهرهبرداری
- رعایت اصول ایمنی در طراحی دربها، پنجرهها و نورگیرها.
- نصب مهاربندهای جانبی و طولی برای جلوگیری از لرزش و تغییر شکل.
- ایجاد مسیرهای دسترسی ایمن برای تعمیر و نگهداری.

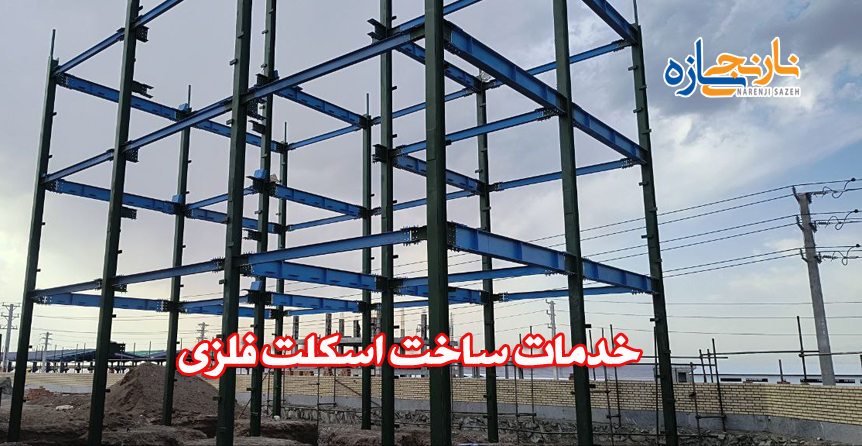

سولهها سازههای فلزی عظیمی هستند که با اسکلتهای فولادی و پوششهای مختلف ساخته میشوند. این غولهای مهندسی، کاربردهای متنوعی در بخشهای صنعتی، کشاورزی، ورزشی و تجاری دارند و بهعنوان سرپناهی امن و جادار برای انبارداری، تولید، برگزاری رویدادها و فعالیتهای گوناگون عمل میکنند.
سولهها از نظر ظاهری، شبیه به سالنهای بزرگ و بدون ستون داخلی هستند.
اسکلت اصلی آنها از تیرها و خرپاهای فولادی تشکیل شده که بهصورت هندسی دقیق به یکدیگر متصل میشوند و قابی محکم و استوار را ایجاد میکنند. این اسکلت فلزی، پوستهای از جنس ورقهای فلزی، ساندویچ پانل یا پوششهای مختلف را به خود میگیرد و فضایی وسیع و قابل انعطاف را پدید میآورد.
سولهها غولهای فلزی مهندسی هستند که در بخشهای مختلف کاربرد دارند.
اصطلاحات اجرایی سوله چیست؟
در دنیای پیچیده ساخت و ساز سوله، اصطلاحات تخصصی نقش مهمی در برقراری ارتباط بین طراحان، سازندگان و کارفرمایان ایفا میکنند. آشنایی با این اصطلاحات، به درک عمیقتر از اجزا، فرآیند ساخت و الزامات فنی سوله میانجامد و به انتخابی درست و نظارتی دقیق بر روند احداث آن کمک میکند.

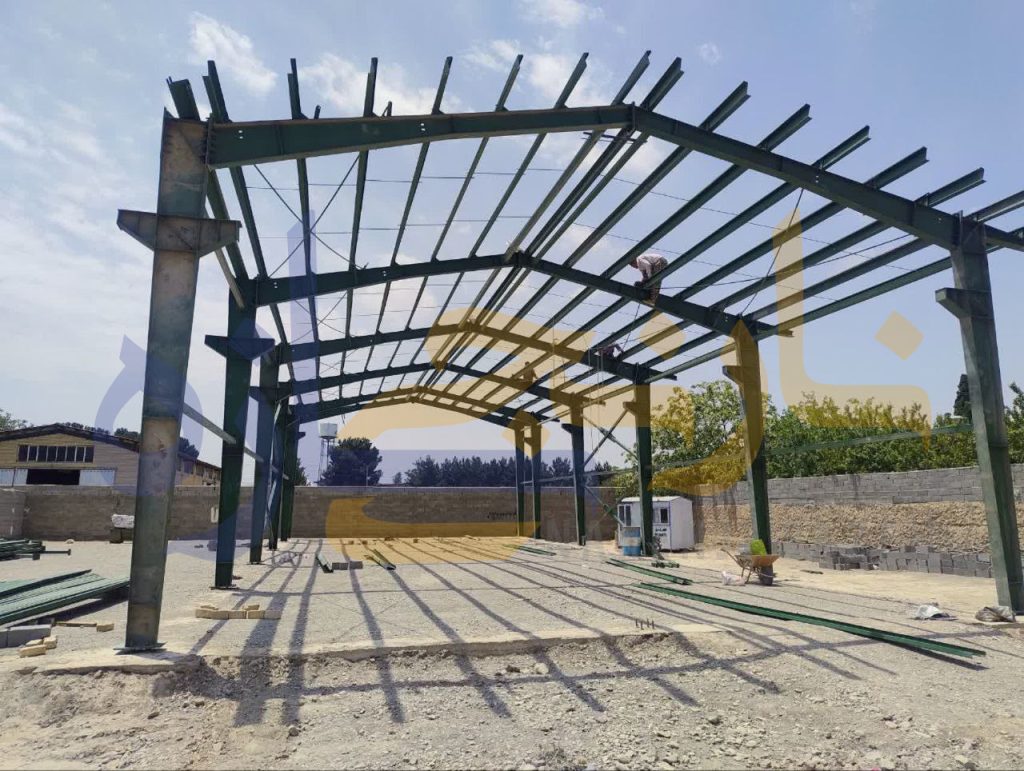

قابهای اصلی سوله
قابهای اصلی، بهعنوان اسکلت فلزی سوله، از اهمیت حیاتی در پایداری، استحکام و شکلدهی این سازه عظیم برخوردارند. این قابها از تیرها و ستونهای فولادی تشکیل شدهاند که در اشکال هندسی دقیق به یکدیگر متصل میشوند و وظایف متعددی را بر عهده دارند.
- ستونها: ستونها از جنس فولاد هستند که، اعضای عمودی قاب اصلی میباشند که بارهای عمودی را تحمل میکنند. این بارها شامل وزن سازه، برف، تجهیزات و سایر بارهای ثقلی وارده میشوند
- رفترها: رفترها از جنس فولاد هستند که به حالت تیرهای افقی و در بالای ستونها قرار میگیرند و بهعنوان تکیهگاه برای پوشش سقف عمل میکنند. رفترها به اشکال مختلف I، ناودانی و یا تیرهای مرکب وجود دارند.
- اتصالات: یکی از پر اهمیت ترین اجزا سوله اتصالات بین ستونها و رفترهامی باشد که توسط متخصصان و با استفاده از روشهای جوشکاری، پیچ و مهره و یا ترکیبی از آنها، به درستی انجام شود. عدم دقت در اجرای اتصالات، میتواند موجب ناپایداری و ناایمنی سوله گردد.
شرکت سوله سازی نانجی سازه یکی از معتبر ترین کارخانه های سوله سازی در کرج ، اطراف کرج و تهران می باشد.
این شرکت با در نظر گرفتن استاندارد های جهانی و بین المللی و همچنین به روز ترین متد های ساخت سوله، در حال ساخت، نصب و اجرا آن در سر تا سر کشور می باشد.
شما می توانید برای دریافت مشاوره رایگان، با کارشناسان فنی نارنجی سازه ، تماس حاصل نمایید.
همچنین بخوانید:
استرات در سوله چیست و چه کاربردی دارد؟
در طراحی و ساخت سوله، اجزای مختلفی برای افزایش مقاومت، ایمنی و پایداری سازه به کار میروند.
یکی از این اجزای مهم، استرات (Strut) است. شاید در نگاه اول استرات قطعهای ساده به نظر برسد، اما نقش بسیار حیاتی در جلوگیری از تغییر شکل و افزایش دوام سوله دارد.
در این مقاله به بررسی اینکه استرات چیست و چه کاربردی در سوله دارد میپردازیم.
استرات در سوله چیست؟
استرات (Strut) در واقع یک المان فلزی است که به صورت افقی یا مورب بین ستونها و قابهای اصلی سوله نصب میشود. وظیفه اصلی استرات، اتصال و هماهنگسازی اجزای مختلف سازه برای جلوگیری از لرزش، تغییر شکل یا کمانش است.
به زبان ساده، استرات نقش یک تکیهگاه میانی را ایفا میکند و باعث میشود نیروها به شکل یکنواختتری در اسکلت سوله توزیع شوند. (بیشتر…)
وال پست چیست و چه کاربردی دارد؟
اگر در حوزه ساختوساز فعالیت داشته باشید، حتماً نام وال پست به گوشتان خورده است. وال پست یکی از اجزای مهم در اجرای دیوارهای غیرباربر است که نقش کلیدی در ایمنی ساختمان بهویژه در برابر زلزله ایفا میکند. در ادامه به بررسی کامل این المان میپردازیم.
وال پست چیست؟
وال پست (Wall Post) در واقع یک المان فلزی (معمولاً از قوطی یا ناودانی) است که به صورت قائم یا افقی در دیوارهای غیرسازهای نصب میشود. وظیفه اصلی وال پست، مهار دیوار و انتقال نیروهای جانبی به اجزای اصلی سازه مثل ستون یا تیر است. به زبان ساده، چون دیوارهای تیغهای و جداکننده قدرت کافی برای مقابله با نیروهای زلزله یا فشار باد ندارند، وال پست مانع از ریزش یا ترک خوردن آنها میشود.
انواع وال پست
در ادامه این مقاله به انواع وال پست و کاربرد های آن خواهیم پرداخت. انواع وال پست عبارتند از:
-
وال پست قائم
- به صورت عمودی در دو انتهای دیوار یا در فواصل مشخص نصب میشود.
- از کمانش و ریزش دیوار در ارتفاع زیاد جلوگیری میکند.
-
وال پست افقی
- در طول زیاد دیوار و معمولاً در میانه ارتفاع نصب میشود.
- مانع ایجاد ترکهای طولی در دیوار و افزایش پایداری آن میگردد.
کاربردهای وال پست
اجرای وال پست در پروژههای ساختمانی مزایای زیادی دارد، از جمله:
- افزایش ایمنی ساختمان در برابر زلزله
- جلوگیری از ترکخوردگی دیوارهای بلند و طولانی
- انتقال بارهای جانبی به اسکلت اصلی
- امکان اجرای دیوارهای مرتفع بدون نگرانی از ریزش
- افزایش طول عمر و کیفیت دیوارها
چرا اجرای وال پست الزامی است؟
براساس مبحث ششم مقررات ملی ساختمان و آییننامههای زلزله، استفاده از وال پست در دیوارهای غیر باربر الزامی است. تجربه زلزلههای اخیر در کشور نشان داده است که ساختمانهایی که فاقد وال پست بودهاند، در برابر لرزشها دچار ریزش دیوار و خسارات جانی و مالی شدهاند.
وال پست سنتی یا وال پست جدید
در ادامه به تفاوت وال پست سنتی یا وال پست جدید خواهیم پرداخت و اینکه کدامیک مورد استفاده بیشتری قرار میگیرند.
- وال پست قدیمی نصب سخت و زمانبری دارد.طول بال و گیرش کمتری نسبت به وال پستهای نسل جدید دارد.
- استفاده از وال پستهای سنتی موجب بالارفتن وزن سازه و افزایش وزن مرده برای ساختمان میشود. در نتیجه، ساختمان هنگام زلزله متحمل فشارهای زیادی میشود. بنابراین بهتازگی اجرای وال پستهای قدیمی تقریبا منسوخ شده است.
- اجرای وال پستهای جدید و آماده راحتتر و سریعتر از والپستهای سنتی است. در صورت اجرای وال پست آماده، میتوانید به راحتی نوار وال پست را با دستگاه فرز رونیکس به ارتفاع دیوار مورد نظر برش دهید. انواع وال پست آماده عمودی و افقی، وال پست منقطع، وال پست نبشی و … مثالهایی از این المانهای غیر سازهای پرکاربرد در طراحی دیوارها هستند.
همچنین بخوانید :
بررسی هزینه ساخت گلخانه تونلی
گلخانه تونلی چیست؟
گلخانه تونلی یکی از رایجترین و اقتصادیترین انواع گلخانههاست که به شکل یک تونل نیمدایره یا قوسدار ساخته میشود. اسکلت این سازه معمولاً از لوله یا پروفیل گالوانیزه تشکیل شده و با پوشش نایلون گلخانهای (اغلب دولایه) پوشانده میشود. به دلیل فرم قوسی، این گلخانهها مقاومت خوبی در برابر باد و بارش دارند و ساخت آنها سریع و کمهزینه است.
مدیریت و بررسی هزینه ساخت گلخانه تونلی
۱) موارد اصلی هزینهساز
- اسکلت (پروفیل/لوله گالوانیزه یا فولاد سبک) — برش، جوش، گالوانیزه/رنگآمیزی و حمل
- پوشش (نایلون گلخانهای دولایه یا پوشش سخت مثل پلیکربنات در پروژههای خاص)
- فونداسیون و بیسپلیتها — حفر، بتن، آرماتور و تراز
- سیستم تهویه و گرمایش (فنها، هواکش، پرده انرژی، هیتر در صورت نیاز)
- سیستم آبیاری (قطرهای، پمپ، لولهها، فیلتراسیون)
- تجهیزات جانبی (دربها، نورگیر، سایهبند، کفپوش، قفسهبندی)
- نصب، نیروی انسانی، حمل و نقل، مجوزها و نظارت فنی
- پیشبینی ریسک و اضافات (~۵–۱۰٪ کل هزینه برای نوسانات و غیرقابلپیشبینیها)
۲) بازههای قیمتی کلی ( حدودی )
- ساخت پایهای (بدون تجهیزات پیشرفته): تقریباً ۶۰۰,۰۰۰ تا ۹۰۰,۰۰۰ تومان بهازای هر مترمربع
- ساخت مجهز (تهویه، گرمایش، آبیاری و کمی اتوماسیون): تقریباً ۹۰۰,۰۰۰ تا ۳,۰۰۰,۰۰۰ تومان بهازای هر مترمربع (بسته به سطح تجهیزات و برندها)
- پوشش نایلونی کیفیت متوسط تا بالا هزینهای متفاوت دارد و میتواند بخش قابلتوجهی از هزینه پوشش را تشکیل دهد
- پوشش سخت مانند پلیکربنات یا شیشه بهمراتب گرانتر است و معمولاً در پروژههای تخصصی استفاده میشود
۳) الگوی تقسیم درصدی هزینه (قابل تنظیم)
- اسکلت و سازه: ۳۵–۴۵٪
- پوشش (نایلون یا سخت): ۱۵–۲۵٪
- فونداسیون و بیسپلیت: ۸–۱۲٪
- تهویه/گرمایش/پرده انرژی: ۱۰–۱۸٪
- آبیاری و سیستم آبرسانی: ۵–۱۰٪
- نصب، حمل، مجوز و نیروی انسانی: ۵–۱۰٪
- احتیاط و متفرقه: ۵–۱۰٪
۴) مثالهای عددی (برآورد سریع)
مثال A — گلخانه تونلی ۵۰۰ مترمربع
- حالت پایهای (نرخ میانگین ۷۵۰,۰۰۰ تومان/مترمربع):
500 × ۷۵۰,۰۰۰ = ۳۷۵,۰۰۰,۰۰۰ تومان - حالت مجهز (نرخ میانگین ۱,۵۰۰,۰۰۰ تومان/مترمربع):
500 × ۱,۵۰۰,۰۰۰ = ۷۵۰,۰۰۰,۰۰۰ تومان
مثال B — گلخانه تونلی ۱,۰۰۰ مترمربع
- حالت پایهای: ۷۵۰,۰۰۰,۰۰۰ تومان
- حالت مجهز: ۱,۵۰۰,۰۰۰,۰۰۰ تومان
(اعداد فوق تقریب هستند و بسته به انتخاب مصالح، کیفیت تجهیزات و منطقه تغییر میکنند.)
۵) نکات مهم که حتماً در برآورد لحاظ کن
- کیفیت پوشش؛ نایلون آنتی-UV و دولایه عمر و عملکرد را بالا میبرد ولی گرانتر است.
- نوع سیستم تهویه و گرمایش تأثیر مستقیم روی هزینه و مصرف انرژی دارد.
- فونداسیون استاندارد و تراز دقیق، از هزینههای نگهداری آینده میکاهد.
- کیفیت آب (نیاز به فیلتراسیون) میتواند هزینه آبیاری را افزایش دهد.
- هزینه حمل و نیروی محلی بین مناطق متفاوت است؛ استعلام محلی بگیر.
- نوسانات قیمت فولاد و مواد پلیمری ممکن است بر برآوردها تأثیر بگذارد — درصد ریزرف را در نظر بگیر.
۶) راهکارهای صرفهجویی و بهینهسازی
- در پروژههای کوتاهمدت و آزمایشی از نایلون دولایه استفاده کن بهجای پوشش سخت.
- فاصله بین پایهها را بهینه طراحی کن تا مصرف اسکلت کاهش یابد.
- اولویتبندی خرید: ابتدا آبیاری و تهویه پایه را تهیه کن، اتوماسیون را مرحلهای اضافه کن.
- چند استعلام فنی (نه فقط قیمت) از تأمینکنندگان بگیر و مقایسه کن.
مطالب مرتبط :
پرلین یا لاپه چیست و چه کاربردی در سقف و سوله دارد؟
پرلین یا لاپه نوعی پروفیل فولادی با مقطع Z یا C شکل است که در سازههای فلزی، بهویژه در سقف و دیواره سولهها، برای نگهداری پوششهای سقف مورد استفاده قرار میگیرد. این عضو افقی، بار ناشی از وزن پوشش سقف، برف و فشار باد را به تیرهای اصلی و ستونها منتقل میکند.
پرلینها معمولاً با فاصله مشخص روی تیرهای عرضی نصب میشوند و نقش حیاتی در تقویت ساختار سقف، کاهش ارتعاشات، و پایداری سازه دارند. در ساخت سولههای صنعتی، انبارها، گلخانهها و سالنهای ورزشی، استفاده از پرلین باعث کاهش وزن کلی سازه و افزایش سرعت اجرا میشود.
انواع پرلین و کاربرد آنها در سازههای فلزی
پرلینها از مهمترین اجزای مورد استفاده در اسکلت فلزی سولهها و سازههای سبک هستند که به عنوان تکیهگاه افقی برای پوشش سقف و دیوار عمل میکنند.
پرلینها از نظر شکل مقطع، ضخامت و جنس دارای انواع مختلفی هستند که انتخاب هر یک بسته به نوع پروژه، شرایط آبوهوایی و بار وارد بر سازه صورت میگیرد.
-
۱. پرلین C شکل
پرلین C مقطعی شبیه به حرف C دارد و بیشتر در دیوارها و سازههای سبک مورد استفاده قرار میگیرد. نصب آسان و مقاومت مناسب از ویژگیهای آن است.
-
۲. پرلین Z شکل
این نوع پرلین دارای مقطع Z بوده و برای سقف سولهها و دهانههای بزرگ کاربرد دارد. به دلیل امکان همپوشانی، برای افزایش مقاومت و پوشش دهانههای بلند ایدهآل است.
-
۳. پرلین U شکل (نادر)
در برخی موارد خاص استفاده میشود و بیشتر در پروژههای خاص صنعتی کاربرد دارد.
کاربرد و روش اجرای پرلین یا لاپه در سوله
پرلین یا لاپه یکی از اجزای سوله است که در ساخت سقف و دیواره سولههای فلزی به کار می رود. این مقاطع فلزی با شکل Z یا C، به صورت افقی بین قابهای اصلی قرار میگیرند و پوشش سقف یا دیوارها را نگه میدارند.
مهمترین وظیفه پرلین، انتقال بار ناشی از وزن سقف، برف، باد و سایر فشارها به تیرها و ستونهای اصلی سازه است.
کاربرد پرلین یا لاپه در سوله
برخی از کاربرد پرلین یا لاپه در سوله عبارتند از:
- نگهدارنده پوششهای سقف و دیواره سوله
- افزایش استحکام و پایداری سقف در برابر نیروهای محیطی
- کاهش مصرف فولاد و سبکسازی سازه
- تسهیل نصب ورقهای گالوانیزه یا ساندویچ پانل
روش اجرای پرلین یا لاپه
- نقشهبرداری و علامتگذاری دقیق محل نصب پرلینها
- برش پرلینها به طول مورد نیاز بر اساس دهانه و فاصله بین قابها
- نصب با استفاده از پیچ، مهره یا جوش بر روی فریم اصلی (خرپا یا تیر فرعی)
- تنظیم فواصل دقیق پرلینها متناسب با نوع پوشش سقف و بار وارد شده
- کنترل تراز بودن و استحکام اتصالات برای جلوگیری از لرزش و آسیب
شرکت نارنجی سازه متخصص در ساخت سوله و اجرای پرلین
نارنجی سازه امید البرز با سالها تجربه موفق در حوزه ساخت سوله، اسکلت فلزی و اجرای پرلین (لاپه)، یکی از شرکتهای پیشرو در صنعت سازههای فلزی در کشور محسوب میشود. این مجموعه با بهرهگیری از تیمی متخصص، تجهیزات پیشرفته و رعایت استانداردهای روز مهندسی، توانسته است پروژههای متعددی را در حوزه صنعتی، کشاورزی، ورزشی و انبارداری با موفقیت اجرا کند.
برخی از خدمات تخصصی شرکت نارنجی سازه
- طراحی، ساخت و نصب سولههای سبک و سنگین
- تولید و اجرای انواع پرلین Z و C با کیفیت بالا
- مشاوره فنی جهت انتخاب مناسبترین نوع پرلین بر اساس بار سازه
- اجرای دقیق و مهندسیشده لاپه سقف و دیواره با رعایت اصول ایمنی
- استفاده از متریال استاندارد و دارای گواهینامههای معتبر
همچنین بخوانید :
مهاربند (بادبند) سوله ، انواع و کاربردهای آن
مهاربند (بادبند) سوله چیست؟
در سازههای فلزی مخصوصاً سولهها که اغلب برای فضاهای صنعتی، ورزشی و انبارها طراحی میشوند، استفاده از اجزای مقاوم در برابر نیروهای جانبی اهمیت زیادی دارد. یکی از این اجزای کلیدی سوله، مهاربند یا بادبند است.
مهاربند نقش مهمی در تأمین پایداری جانبی سوله در برابر نیروهایی مانند باد، زلزله و ارتعاشات افقی ایفا میکند.
نقش و عملکرد مهاربند در سوله
مهاربندها با انتقال نیروهای افقی به ستونها و فونداسیون، مانع از کمانش، واژگونی یا انحراف سازه میشوند. در واقع، در نبود بادبندها، سوله در برابر بارهای جانبی عملکردی ضعیف خواهد داشت و ممکن است در بلندمدت دچار تغییر شکل یا حتی فروپاشی شود.
انواع مهاربند سوله
بادبند سوله بر اساس شکل، نوع اتصال و محل استفاده به چند دسته اصلی تقسیم میشوند:
-
مهاربند ضربدری (X)
بادبندهای متقاطع که بیشترین استحکام را ایجاد میکنند و معمولاً در قابهای اصلی سوله استفاده میشوند.
-
مهاربند قطری (مورب)
نوعی بادبند که تنها یک عضو مورب دارد و به دلیل مصرف کمتر مصالح، در برخی پروژهها ترجیح داده میشود.
-
مهاربند K یا V
این نوع مهاربندها ظاهر منظمتری دارند و معمولاً در پروژههایی استفاده میشوند که نمای ظاهری نیز اهمیت دارد.
محل اجرای مهاربند در سوله
بادبندها معمولاً در دهانههای طولی، عرضی و سقف سوله اجرا میشوند. انتخاب محل و نوع مهاربند بر اساس ابعاد دهانه، نوع کاربری، شرایط اقلیمی و ضوابط فنی صورت میگیرد.
مزایای استفاده از مهاربند در سوله
برخی از مزایا استفاده از مهاربند (بادبند) سوله عبارتند از:
- افزایش مقاومت جانبی سازه
- جلوگیری از پیچش یا تغییر شکل ستونها
- کاهش هزینههای ناشی از خرابی سازه در برابر زلزله یا باد
- نصب سریع و آسان در فرآیند ساخت
تخصص شرکت نارنجی سازه در اجرای مهاربند
شرکت نارنجی سازه با تکیه بر دانش فنی، تیم مهندسی مجرب و استفاده از تجهیزات مدرن، خدمات ساخت سوله و اجرا مهاربند (بادبند سوله) را ارائه میدهد:
- طراحی مهاربند متناسب با نوع سوله و بارهای وارد بر سازه
- اجرای انواع مهاربند ضربدری (X)، قطری (V و Λ)، K شکل و مهاربند واگرا
- استفاده از جوش و پیچمهرههای استاندارد با کنترل کیفیت دقیق
- رعایت کامل آییننامههای فنی و الزامات ایمنی در اجرای پروژهها
- نظارت مهندسی مرحلهبهمرحله از شروع تا پایان پروژه
نکات مهم در نصب مهاربند سقف سوله
مهاربند سقف سوله یکی از اجزای اصلی در ساختار سازههای فلزی است که نقش کلیدی در افزایش پایداری و مقاومت آن در برابر نیروهای جانبی مانند باد و زلزله ایفا میکند. اجرای صحیح و اصولی مهاربند سقف نهتنها ایمنی سازه را تضمین میکند، بلکه عمر مفید آن را نیز افزایش میدهد.
در این مقاله، به مهمترین نکات در نصب مهاربند سقف سوله میپردازیم.
نصب مهاربند سقف سوله، یک فرآیند تخصصی و حساس است که نیاز به دانش مهندسی، تجهیزات دقیق و اجرای اصولی دارد. رعایت نکات فوق باعث میشود سقف سوله نهتنها مقاوم، بلکه ایمن، اقتصادی و بادوام باشد.
در صورتی که بهدنبال اجرای مهاربند سقف سوله با تیمی حرفهای هستید، میتوانید با شرکت نارنجی سازه بهعنوان متخصص اجرای مهاربند در پروژههای صنعتی و ساختمانی تماس بگیرید.
-
انتخاب نوع مناسب مهاربند
یکی از اولین و مهمترین مراحل در اجرای مهاربند سقف، انتخاب نوع مناسب آن بر اساس شرایط پروژه است زیرا انتخاب اشتباه نوع مهاربند میتواند تعادل سازه را به خطر بیندازد.
رایجترین انواع مهاربند سوله شامل:
- مهاربند ضربدری (X)
- مهاربند قطری (V یا Λ)
- مهاربند K شکل
- مهاربند واگرا یا همگرا
-
بررسی بارهای وارد بر سازه
قبل از اجرای مهاربند، باید تحلیل دقیق بارهای وارد بر سقف سوله شامل بار مرده، بار زنده، بار باد، بار برف و نیروهای جانبی انجام شود. مهاربند باید طوری طراحی و نصب شود که توان تحمل این نیروها را داشته باشد.
-
رعایت استانداردهای آییننامهای
در اجرای مهاربند سقف سوله، رعایت آییننامههای ملی ساختمان، مقررات زلزله و دستورالعملهای فنی ضروری است. عدم توجه به این موارد ممکن است موجب رد پروژه توسط ناظر یا خطرات جدی در آینده شود.
-
استفاده از مصالح و اتصالات استاندارد
- جنس مهاربند باید از فولاد با کیفیت مناسب و مقاومت بالا باشد.
- جوشکاری و اتصالات پیچ و مهرهای باید طبق اصول مهندسی اجرا شود.
- استفاده از صفحات وصله، ورق تقویتی و مهاربندهای پیشتنیده در صورت لزوم، توصیه میشود.
-
دقت در محل قرارگیری مهاربند
مهاربند باید در نقاط مناسب از سقف و در راستای نیروهای وارد شده نصب شود. اجرای نامتقارن یا خارج از محور مهاربند میتواند عملکرد سازه را دچار اختلال کند.
-
کنترل تراز و راستای مهاربند
در زمان نصب، باید تراز بودن، شاقول بودن و راستای مهاربندها با دقت بالا توسط تراز لیزری یا ابزار دقیق کنترل شود. هرگونه انحراف میتواند عملکرد کلی سقف را کاهش دهد.
-
هماهنگی با سایر اجزای سازه
نصب مهاربند باید با اجزایی مانند پرلین، خرپا، ستونها و دیوارهای برشی هماهنگ باشد. تداخل عملکردی یا فیزیکی بین اجزا ممکن است مقاومت کلی سازه را کاهش دهد.
-
نظارت و تست نهایی
پس از نصب، باید تستهای کنترل کیفیت جوش، اتصالات و استحکام سازه انجام شود. نظارت مهندس ناظر در تمامی مراحل اجرا اهمیت زیادی دارد.
همچنین بخوانید :
نمونه قرارداد ساخت و نصب جرثقیل سقفی
نمونه قرارداد ساخت جرثقیل سقفی
ماده ۱ – مشخصات طرفین
کارفرما:
نام / شرکت: …………………………………..
آدرس: …………………………………………….
شماره تماس: …………………………………….
نماینده کارفرما: ………………………………..
پیمانکار (سازنده جرثقیل):
نام شرکت: …………………………………………
آدرس: …………………………………………….
شماره تماس: …………………………………….
نماینده پیمانکار: ………………………………
ماده ۲ – موضوع قرارداد
موضوع این قرارداد عبارت است از:
طراحی، ساخت، حمل، نصب و راهاندازی یک دستگاه جرثقیل سقفی با مشخصات زیر:
- ظرفیت: ……….. تن
- دهانه (عرض سالن): ………. متر
- ارتفاع بالابری: ………. متر
- نوع جرثقیل: تک پل / دو پل
- سیستم کنترل: ریموت کنترل / پاندانت
- محل نصب: سالن ………. به آدرس: ……………………
ماده ۳ – مبلغ قرارداد و نحوه پرداخت
مبلغ کل قرارداد: …………………….. ریال (به عدد)
معادل: ………………………. ریال (به حروف)
شرایط پرداخت:
| مرحله | درصد | توضیحات |
| پیشپرداخت | ….٪ | هنگام عقد قرارداد |
| مرحله ساخت | ….٪ | پس از تکمیل سازه و سیستم بالابر |
| حمل و نصب | ….٪ | پس از حمل و نصب کامل |
| تحویل نهایی | ….٪ | پس از تست و تأیید نهایی کارفرما |
ماده ۴ – مدت زمان اجرا
کل زمان اجرای قرارداد: ………. روز کاری از تاریخ امضای قرارداد
تقویم زمانبندی تفصیلی در پیوست شماره ۱ آمده است.
ماده ۵ – تعهدات پیمانکار
- انجام طراحی و محاسبات فنی مطابق استاندارد
- ساخت سازه فلزی جرثقیل (پل، کلگیها، تیرها)
- تأمین سیستم بالابر (موتور، گیربکس، قلاب، سیمبکسل)
- تأمین تابلو برق و سیستم کنترل
- انجام عملیات رنگآمیزی صنعتی
- حمل و نصب در محل کارفرما
- تست نهایی و تحویل
- ارائه آموزش به اپراتور کارفرما
- گارانتی و خدمات پس از فروش به مدت ………. ماه
ماده ۶ – تعهدات کارفرما
- پرداخت بهموقع مبالغ قرارداد
- تأمین برق سه فاز مورد نیاز
- آمادهسازی محل نصب و ریلهای جرثقیل (در صورت نیاز)
- همکاری در ورود و نصب تجهیزات
ماده ۷ – ضمانت و گارانتی
پیمانکار متعهد میشود کلیه تجهیزات را به مدت ………. ماه از تاریخ تحویل گارانتی نماید. هرگونه نقص ناشی از ساخت بدون دریافت هزینه رفع خواهد شد.
ماده ۸ – خسارت تأخیر
در صورت تأخیر در تحویل، پیمانکار به ازای هر روز تأخیر مبلغ ………. ریال جریمه پرداخت خواهد کرد، مگر در موارد فورسماژور.
ماده ۹ – فسخ قرارداد
فسخ قرارداد در صورت عدم انجام تعهدات طرفین با اطلاع کتبی و ذکر دلایل، قابل اجرا خواهد بود.
ماده ۱۰ – حل اختلاف
در صورت بروز اختلاف، ابتدا مذاکره و در صورت عدم توافق، موضوع از طریق داوری یا مراجع قضایی صالح در شهر ………. پیگیری میشود.
ماده ۱۱ – نسخ قرارداد
این قرارداد در ………. نسخه تنظیم شده که هر نسخه حکم واحد دارد.
امضای طرفین قرارداد
کارفرما: …………………………………… پیمانکار: …………………………………..
تاریخ امضا: ………………………
پیوستها:
- مشخصات فنی جرثقیل
- زمانبندی اجرای پروژه
- لیست قطعات و متریال مورد استفاده
نکته مهم:
این متن یک نمونه قرارداد عمومی است. بهتر است پیش از امضا، متن را به مشاور حقوقی یا وکیل بدهید تا بر اساس پروژه شما بررسی و تکمیل کند.
