در طراحی و ساخت سوله، اجزای مختلفی برای افزایش مقاومت، ایمنی و پایداری سازه به کار می‌روند.

یکی از این اجزای مهم، استرات (Strut) است. شاید در نگاه اول استرات قطعه‌ای ساده به نظر برسد، اما نقش بسیار حیاتی در جلوگیری از تغییر شکل و افزایش دوام سوله دارد.

در این مقاله به بررسی اینکه استرات چیست و چه کاربردی در سوله دارد می‌پردازیم.

استرات در سوله چیست؟

استرات (Strut) در واقع یک المان فلزی است که به صورت افقی یا مورب بین ستون‌ها و قاب‌های اصلی سوله نصب می‌شود. وظیفه اصلی استرات، اتصال و هماهنگ‌سازی اجزای مختلف سازه برای جلوگیری از لرزش، تغییر شکل یا کمانش است.

به زبان ساده، استرات نقش یک تکیه‌گاه میانی را ایفا می‌کند و باعث می‌شود نیروها به شکل یکنواخت‌تری در اسکلت سوله توزیع شوند. (بیشتر…)

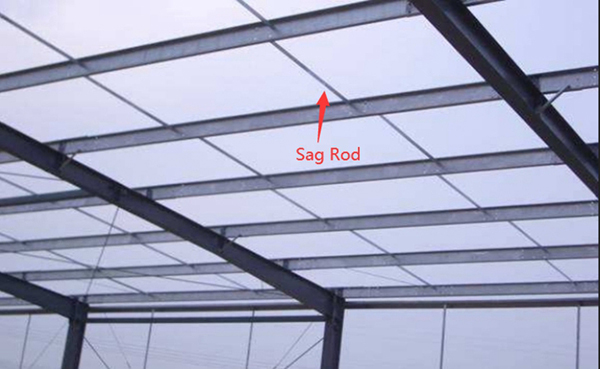

سگراد (Sag Rod) یکی از اجزای سوله است کهبه میله یا میلگردی گفته می‌شود که برای کنترل خمش، لرزش و حفظ فاصله بین اجزای سوله مورد استفاده قرار می‌گیرد.

 تعریف دقیق سگراد:

سگراد در سوله یک میلگرد یا لوله کششی با قطر معمولاً بین ۱۰ تا ۲۰ میلی‌متر است که دو انتهای آن با مهره و واشر محکم می‌شود.

وظیفه اصلی سگراد، انتقال نیروی کششی و جلوگیری از خمش یا واژگونی پرلین‌ها و بادبندها در سازه سوله است.

کاربرد سگراد در سوله:

1. مهار پرلین‌ها و جلوگیری از تغییر شکل آن‌ها

پرلین‌ها، تیرهای افقی هستند که ورق سقف روی آن‌ها قرار می‌گیرد. به دلیل طول زیاد و وزن سبک، ممکن است دچار خمیدگی یا لرزش شوند. سگراد این مشکل را برطرف می‌کند.

2. افزایش استحکام و پایداری سقف سوله

با نصب سگراد، پایداری کلی سقف سوله بیشتر می‌شود و مقاومت در برابر باد و زلزله افزایش می‌یابد.

3. کاهش ارتعاشات سقف و دیواره‌ها

در سوله‌های صنعتی که تجهیزات متحرک وجود دارد، سگراد از انتقال لرزش به سازه جلوگیری می‌کند.

4. حفظ فاصله استاندارد بین اجزای سقف و دیواره‌ها

سگراد باعث می‌شود پرلین‌ها در جای خود ثابت بمانند و دچار انحراف نشوند.

جنس و مشخصات فنی سگراد:

• جنس: فولادی با پوشش گالوانیزه یا رنگ ضد زنگ
• قطر معمول: ۱۰ تا ۲۰ میلی‌متر
• نحوه نصب: با مهره، واشر و صفحه مهاری
• محل نصب: بین پرلین‌های سقف، دیوارهای جانبی یا بادبندها

آیا سگراد در تمام سوله‌ها لازم است؟

• بله، مخصوصاً در سوله‌های با دهانه بزرگ یا سوله‌های سبک، نصب سگراد بسیار ضروری است.
• در برخی از سوله‌های کوچک یا سوله‌های با دیوار بتنی، ممکن است نیاز به سگراد کمتر باشد، اما در اغلب موارد استفاده از آن توصیه می‌شود.

 قیمت سگراد در سوله چقدر است؟

قیمت سگراد در سوله به عوامل مختلفی بستگی دارد، از جمله:

عامل مؤثر	توضیحات
قطر سگراد	معمولاً بین ۱۰ تا ۲۰ میلی‌متر (هرچه قطر بیشتر باشد، قیمت بالاتر می‌رود)
طول سگراد	بسته به دهانه سوله و فاصله پرلین‌ها (معمولاً بین ۴ تا ۱۲ متر)
جنس و متریال	فولاد ساده، گالوانیزه یا رنگ‌آمیزی شده ضد زنگ
نحوه اتصال	با مهره، واشر و صفحه مهاری یا به‌صورت جوشکاری
نوسانات بازار آهن	قیمت روز میلگرد و لوله تأثیر مستقیم دارد



برآورد قیمت حدودی سگراد (سال ۱۴۰۴)

نوع سگراد	قیمت هر کیلوگرم	قیمت هر متر
میلگرد ساده ۱۲	حدود ۹۵,۰۰۰ تا ۱۱۰,۰۰۰ تومان	۱۱۰,۰۰۰ تا ۱۳۰,۰۰۰ تومان بر متر طول
میلگرد گالوانیزه ۱۲	حدود ۱۳۰,۰۰۰ تا ۱۵۰,۰۰۰ تومان	۱۵۰,۰۰۰ تا ۱۷۰,۰۰۰ تومان بر متر طول
لوله سبک به‌عنوان سگراد	بسته به ضخامت و قطر	۱۲۰,۰۰۰ تا ۱۸۰,۰۰۰ تومان بر متر طول

نکته: قیمت‌ها بر اساس نرخ آهن‌آلات و هزینه نصب در بازار به‌روزرسانی می‌شوند.
هزینه نصب و اتصالات (مهره، واشر، صفحه مهاری) معمولاً به‌صورت جداگانه محاسبه می‌شود.



هزینه کلی سگراد در یک سوله چقدر می‌شود؟

برای مثال:

• سوله با دهانه ۲۰ متر و طول ۵۰ متر
• نیاز به حدود ۱۵۰ متر سگراد (با در نظر گرفتن فاصله‌ها)

قیمت تخمینی:
150 × ۱۳۰,۰۰۰ = 19,۵۰۰,۰۰۰ تومان
(بدون در نظر گرفتن هزینه نصب)

در نتیجه

سگراد نوعی مهارکننده جانبی است که به‌صورت افقی یا مایل در میان تیرها یا پرلین‌های سقف سوله نصب می‌شود تا از جابجایی آن‌ها در اثر باد، بار برف یا ضربه‌های جانبی جلوگیری کند.

استفاده از سگراد در سوله می‌توان هزینه‌های تعمیر و نگهداری سوله را کاهش داد و سازه‌ای ایمن و مستحکم برای سال‌های طولانی در اختیار داشت.

شما می توانید برای دریافت مشاوره رایگان، با کارشناسان مجرب شرکت نارنجی سازه، تماس حاصل نمایید.

۰۹۱۲۱۶۹۴۱۹۱

همچینین بخوانید :

راهنمای محاسبه هزینه اسکلت فلزی در سال ۱۴۰۴

سوله چیست ؟

سوله به سازه های فلزی گفته می شود که ساخت آن بدون وجود ستون میانی و معمولا با سقفی شیب دار است.

سوله ها یکی از پر کاربرد ترین سازه های فلزی هستند که می تواند در هر مکان جغرافیایی و با هر آب و هوایی سازگار شوند.

در پاسخ به سوال سوله از چه اجزایی تشکیل شده است باید بگوییم، سوله ها نیز مانند دیگر سازه ها از اجزای مخصوص به خود تشکیل می شوند که هر کدام از آن ها می بایستی از مقاومت و استقامت بالایی بر خوردار باشند.

از سوله در چه جاهایی استفاده می شوند؟

از آن جایی که سوله ها کاربرد های زیادی دارند، ما میتوانیم در همه شغل ها از آن بهره ببریم چرا که اغلب مکان های صنعتی از سوله تشکیل شده اند.

• مکان های صنعتی و کشاورزی
• آشیانه هواپیما ها
• کارخانه ها
• انبار ها
• سرد خانه ها
• مرغ داری ها
• تعمیر گاه ها
• سالن های ورزشی
• فروشگاه ها
• تولیدی ها
• دامداری ها
• …..

اجزای تشکیل دهنده سوله

سوله ها از از تعداد بسیار بالایی قاب های شیب دار متصل به هم تشکیل شده اند که در واقع به آن ها قاب های اصلی می گوییم. در واقع این قاب ها توسط اجزای مختلفی به یک دیگر متصل شده اند تا بتوانند در برابر طوفان، باد و زلزله مقاومت ایجاد کنند.

در ادامه، اجزای اصلی سوله را به‌صورت کامل معرفی می‌کنم:

1. ستون (Column)

• تعریف:
  ستون‌ها وظیفه انتقال بار سقف و وزن کلی سوله به فونداسیون را بر عهده دارند.
• ویژگی:
  ستون‌ها معمولاً از تیرآهن یا پروفیل‌های دوبل ساخته می‌شوند و مهم‌ترین عضو باربر سوله هستند.

2. تیرهای اصلی (Rafter یا قاب پرتال)

• تعریف:
  تیرهای افقی یا موربی که بر روی ستون‌ها نصب می‌شوند و اسکلت اصلی سقف سوله را شکل می‌دهند.
• ویژگی:
  به‌صورت خرپا یا تیرورق ساخته می‌شوند و بار سقف را به ستون منتقل می‌کنند.

3. پرلین (Purlin)

• تعریف:
  تیرهای فرعی افقی هستند که روی تیرهای اصلی قرار گرفته و محل نصب پوشش سقف (ورق یا ساندویچ پانل) هستند.
• جنس:
  عموماً از مقاطع Z یا C ساخته می‌شوند.

4. بادبند (Bracing)

• تعریف:
  میلگرد، نبشی یا قوطی که به‌صورت مورب نصب می‌شود و از تغییر شکل جانبی سازه جلوگیری می‌کند.
• انواع:
  بادبند سقفی، بادبند دیواری و بادبند طولی

5. سگراد (Sag Rod)

• تعریف:
  سگراد میله کششی که بین پرلین‌ها بسته می‌شود تا از لرزش و خمیدگی آن‌ها جلوگیری کند.

6. فونداسیون (Foundation)

• تعریف:
  بخش بتنی که بار سوله را به زمین منتقل می‌کند.
• ویژگی:
  اغلب به‌صورت نواری یا منفرد اجرا می‌شود.

7. سقف و دیواره (Roof & Wall Covering)

• تعریف:
  پوشش سقف و دیوارها که معمولاً از ورق گالوانیزه یا ساندویچ پانل ساخته می‌شود.
• ویژگی:
  وظیفه عایق‌کاری و حفاظت از سوله را دارند.

8. اتصالات (Connections)

• تعریف:
  شامل پیچ و مهره، صفحه ستون، نبشی و جوشکاری است که اجزای سوله را به هم متصل می‌کند.

9. جرثقیل سقفی (اختیاری)

• کاربرد:
  در سوله‌های صنعتی به‌منظور جابجایی بارهای سنگین، جرثقیل سقفی نصب می‌شود.
• مکان:
  روی ریل‌های مخصوص در قسمت فوقانی ستون‌ها

10. درب و پنجره و نورگیر

• کاربرد:
  برای ورود و خروج کالا، تهویه و تأمین نور طبیعی
• جنس:
  معمولاً فلزی یا پلی‌کربنات برای نورگیرها

ابعاد استاندارد اجزای تشکیل دهنده سوله

تمامی اجزای تشکیل دهنده سوله دارای ابعاد و اندازه های استانداردی می باشند که اگر مهندسین ساخت به آن ها توجه نداشته باشند باعث ایجاد آسیب های جبران نا پذیری به بدنه ساختمان وارد می شود.

در کل هنگام ساخت سوله استاندارد تمامی جوانب ساخت را در نظر گرفت، چرا که یک به یک آن ها موجب استحکام سوله و بالا رفتن مقاومت آن در برابر هر بلای طبیعی می شود. به طور مثال باید اسکلت فلزی آن را به خوبی زیر نظر داشته و مورد بررسی قرار دهیم.

یک اسکلت فلزی خوب، شامل تمامی اجزای زیر می باشد:

• فریم های ستون سقف
• وال پست
• استرات
• بابند کشی کامل ستون سقف
• تیر ریزی سقف سازه

شرکت پرناک پیمان یکی از معتبر ترین و قدر ترین شرکت ها در ساخت و اجرای انواع سوله و ساخت سازه فلزی و ساخت اسکلت فلزی در سراسر ایران می باشد.

این شرکت با در نظر گرفتن استاندارد های جهانی و بین المللی و همچنین به روز ترین متد های ساخت سوله، در حال ساخت، نصب و اجرا آن در سر تا سر کشور می باشد.

شما می توانید برای دریافت مشاوره رایگان، با کارشناسان مجرب شرکت نارنجی سازه، تماس حاصل نمایید.
